趣科學-從魚中獲取機器人靈感

發布時間：2017-10-27 點擊：[]

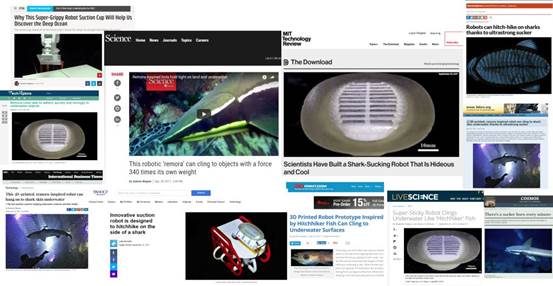

著名科技媒體報道這項研究工作

導語：

北京時間2017年9月21日，國際頂級期刊《科學》（Science）機器人子刊《科學機器人學》以長文(Research Article)刊登了由北京航空航天大學文力副教授課題組牽頭，與美國哈佛大學課題組合作研制的最新研究成果“仿生?魚軟體吸盤機器人”（A biorobotic adhesive disc for underwater hitchhiking inspired bythe remora suckerfish）。同日，麻省理工科技評論也報道了該項研究。研究揭示了魚的吸附機制，并為未來的低功耗水下仿生軟體機器人、水下吸附裝置提供了新思路。文章的第一作者為機械工程與自動化學院博士研究生王越平，通訊作者為機械工程及自動化學院、國際交叉科學研究院仿生軟體機器人實驗室文力副教授。

機械手使用仿生吸盤來抓取物品

與海洋生物的淵源

從2014年的3D打印人造仿生鯊魚皮到2017年的軟體章魚觸手機器人原理樣機，文力老師的多數研究都跟海洋生物密不可分。數萬年的進化讓這些生物對周圍環境游刃有余，鯊魚龐大的身軀有著光滑的皮膚，使它能在水中快速移動并捕食獵物，章魚觸手的靈活性讓它在行動和進食過程中保持優勢。科學家們一直在研究如何能將這些精妙的結構和組織化為己用，來改善人們的生活。

四年前，文力老師在哈佛大學主攻鯊魚仿生方向，當他仔細觀察鯊魚照片的時候，偶然注意到鯊魚皮上附著著一種其他的魚類。經過標本庫查證后，具有很強吸附能力的魚給文力老師留下了深刻的印象。回國后，他便立即著手對魚的研究，文力老師在長期研究中積攢的豐富經驗，以及實驗室完整的水動力學和水下測試設備，都對該項研究的開展奠定了良好基礎。

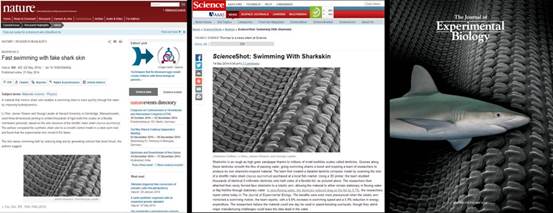

“3D打印人造仿生鯊魚皮”

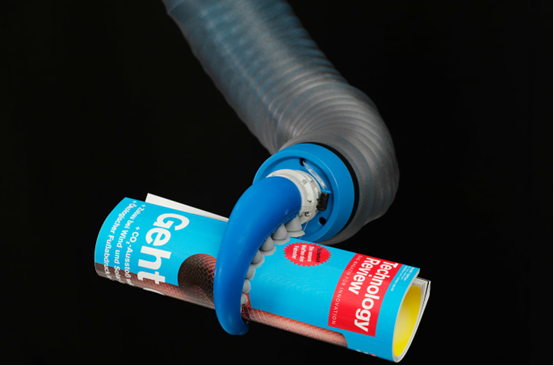

軟體章魚觸手機器人原理樣機

有趣的魚

魚主要根據它的宿主來區分類別，由于文力老師對鯊魚的熟悉，吸附于鯊魚身上的魚就成了他的首要研究目標。魚自身遷徙能力不強，但它和鯊魚一樣喜歡冬暖夏涼，在長期的進化過程中，它頭部的第一背鰭進化成一個分叉且平滑的吸盤，吸盤內部有上千根排列整齊的小尖刺，使吸盤具有很強的吸附能力，被吸附的海豚越出水面高速旋轉也無法甩掉它。因此魚可以通過吸附宿主來完成遷徙，這個行為被生物學家形象的稱為“搭順風車”。

吸附在宿主身上的魚（圖片來自網絡）

永不停息的探索

關鍵技術突破的背后離不開科研人員的不懈努力。在對生物吸盤內部鰭片運動學的觀測中，魚可不會乖乖吸在玻璃壁上任人拍攝，如何能夠完整拍攝到鰭片運動過程是團隊的首個難題。經過團隊長時間的思考，決定在一個光學平臺上搭建觀測平臺，用兩臺高速相機同步觸發拍攝吸盤內部（觀察吸盤組織具體活動）和吸盤側面（證明吸盤處于吸附狀態），通過處理后的視頻資料得到有效的鰭片運動數據。

仿生模具（除上面的小刺之外）由多材料3D打印一次成形。設計之初由于僅用軟硬兩種材料來制作模具，導致樣機吸附性不好且易開裂。不斷嘗試改良后，團隊意識到人類的肌肉和骨骼之間是由半月板、韌帶等組織逐漸過渡的，因此使用梯度硬度材料進行3D打印來解決材質的模擬問題。吸盤上的小刺尺度小且尖硬，3D打印技術無法滿足要求的精度和硬度，于是文力老師課題組與美國哈佛大學的國際團隊合作，利用激光雕刻技術制造了尺度、形狀都和真實魚高度相似的硬質小刺并在測試中效果較好。

梯度變化的3D打印示意圖

此外，一體打印成形的樣機因轉動機構的存在，吸盤基板上留有空隙，對吸附性能會產生很大影響。于是團隊更換為上下封底的方案，在外側用橡皮泥密封，另一側澆灌軟質硅膠材料，凝固后再把橡皮泥沖洗掉，并澆灌相同的硅膠材料。這樣既實現了密封，又不影響鰭片傳動機構的轉動。前后共修改二十余版本才有現在的軟體機器人樣機。
